圓形逆流式冷卻塔型號參數
作者：hengke 來源：河北華盛冷卻塔廠家 時間：2017-06-09 10:25訪問量：次
描述：圓形逆流式冷卻塔型號參數；適合中小型水量、多水源分散布置的循環冷卻水系統使用，布置十分靈活方便。圓塔結構本身賦予其良好的抗風壓性能，特別適用于沿海臺風地區使用，該類冷卻塔設計抗風能力達0.75KN/m2；
圓形逆流式冷卻塔型號參數表
適合中小型水量、多水源分散布置的循環冷卻水系統使用，布置十分靈活方便。
說明：
1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；
2、層疊式高效圓塔專用填料的選用，使該類冷卻塔達到結構緊湊，占地面積小、布置靈活方便的設計目的；
3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
4、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；
5、大量高強FRP結構件在該類冷卻塔上的應用使其具有防腐性能優良，使用壽命長的明顯優點；
6、小型冷卻塔采用旋轉式布水系統，結構簡單、布水均勻，進一步提高冷卻塔熱力性能，大型冷卻塔采用固定布水系統，進一步提高塔體的穩定性能；
7、旋轉式布水系統設置擋水板裝置，固定式布水系統設置收水器裝置，使冷卻塔的飄水損失降至0.01%以內；
8、圓塔結構本身賦予其良好的抗風壓性能，特別適用于沿海臺風地區使用，該類冷卻塔設計抗風能力達0.75KN/m2；
9、體積小、重量輕、結構簡單，安裝維護極為簡捷方便；
DBNL3系列低噪聲型逆流冷卻塔主要參數表：
說明：
1、噪聲為標準點Dm測定值，即距塔壁直徑遠，距基礎1.5米高（當塔徑小于1.5米時取 Dm=1.5米）。
2、本系列標準設計工況為濕球溫度T=28℃，進水溫度t1=37℃,出水溫度t2=32℃，即水溫降△t=5℃，逼近度t2-T=4℃。
3、本表中列出T=28℃時，△t=5℃及8℃,t2=32℃和T=27℃，△t=5℃及8℃，t2=32℃的冷卻水量供選用時參考，其它參數的冷卻水量請查熱力性能曲線。
4、進水壓力指接管點處水壓1Kgf/cm2=9.8×104Pa，因此本系列水壓在0.2～0.49Kgf/cm2之間。

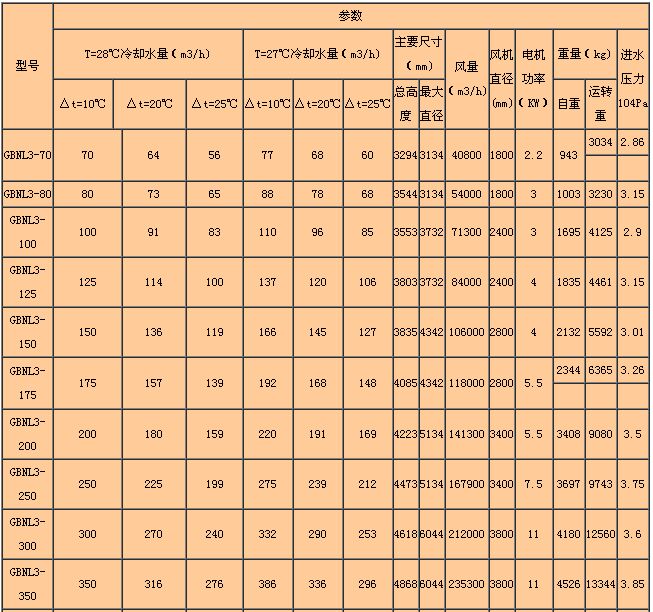

GBNL3系列工業型逆流冷卻塔主要參數表：
說明：
1、使用行星齒輪減速器時標準點<72dB(A)，使用動力帶減速器時標準點噪聲值與等直徑低噪聲型冷卻塔相同。
2、本表中所列出的濕球溫度T=28℃及T=27℃的冷卻水量，其工況如下：當水溫降△t=10℃時，其進水溫度t=43℃，出水溫度t2=33℃。當水溫降△t=20℃及25℃時，其進水溫度t1分別為60及55℃，出水溫度t2=35℃。
3、進水壓力指接管點處水壓1Kgf/cm2=9.8×104Pa，本系列塔水壓在0.3～0.5Kgf/cm2之間。
